電壓等級

型號

恒轉矩/重載應用

變轉矩/輕載應用

適配電機

（kW）

額定輸出

電流（A）

額定輸入

電流（A）

適配電機

（kW）

額定輸出

電流（A）

額定輸入

電流（A）

單/三相200V

V5-H-2T0.4G

0.4

3

3.8

-

-

-

V5-H-2T0.75G

0.75

5

5.5

-

-

-

V5-H-2T1.5G

1.5

7.5

8.3

-

-

-

V5-H-2T2.2G

2.2

10

12

-

-

-

三相400V

V5-H-4T0.75G/1.5L

0.75

2.5

2.8

1.5

3.3

3.6

V5-H-4T1.5G/2.2L

1.5

3.8

4.2

2.2

5.0

5.5

V5-H-4T2.2G/3.7L

2.2

5.5

6.1

3.7

7.5

8.3

V5-H-4T3.7G/5.5L

3.7

9

10

5.5

11

12

V5-H-4T5.5G/7.5L

5.5

13

15

7.5

17

19

V5-H-4T7.5G/11L

7.5

17

19

11

22

25

V5-H-4T11G/15L

11

24

26

15

30

33

V5-H-4T15G/18.5L

15

30

33

18.5

37

40

V5-H-4T18.5GA*/22LA*

18.5

39

43

22

44

50

V5-H-4T22GA/30LA

22

45

53

30

56

62

V5-H-4T30GA/37LA

30

60

66

37

72

80

V5-H-4T37GA/45LA

37

75

83

45

91

100

V5-H-4T45GA/55LA

45

91

100

55

110

121

V5-H-4T55GA/75LA

55

112

123

75

142

156

V5-H-4T75GA/90LA

75

150

165

90

176

194

V5-H-4T90G

V5-H-4T110L

90

176

160

110

210

196

V5-H-4T110G

V5-H-4T132L

110

210

196

132

253

232

V5-H-4T132G

V5-H-4T160L

132

253

232

160

304

282

V5-H-4T160G

V5-H-4T185L

160

304

282

185

350

326

V5-H-4T185G

V5-H-4T200L

185

350

326

200

380

352

V5-H-4T200G

V5-H-4T220L

200

380

352

220

426

385

V5-H-4T220G

V5-H-4T250L

220

426

385

250

470

437

V5-H-4T250G

V5-H-4T280L

250

470

437

280

520

491

V5-H-4T280G

V5-H-4T315L

280

520

491

315

600

580

V5-H-4T315G

V5-H-4T355L

315

600

580

355

650

624

V5-H-4T355G

V5-H-4T400L

355

650

624

400

690

670

V5-H-4T400G

V5-H-4T450L

400

690

670

450

775

755

V5-H-4T450G

V5-H-4T500L

450

775

755

500

860

840

V5-H-4T500G

V5-H-4T560L

500

860

840

450

950

920

控制方式

開環矢量控制；

功率范圍

0.75kW～560 kW

輸入電壓、頻率

3AC380V～480V；50Hz/60Hz

輸出電壓

3AC0～額定輸入電壓

輸出頻率

低頻運行模式：0.0～300.0Hz

高頻運行模式：0.0～3200.0Hz（?H3專用機型）

數字輸入輸出

標配多功能輸入端子，可擴展

標配開路集電極輸出，可擴展

模擬輸入輸出

輸入：AI1 0～20 mA，輸入阻抗500Ω，最大輸入電流30mA

AI2 0～10V，輸入阻抗20kΩ，最大輸入電壓15V，分辨率為12位（0.025%）

AI3 ?10V～10V，輸入阻抗20kΩ最大輸入電壓±15V，分辨率為12位（0.025%）

輸出：AO1 0～20 mA，輸出允許阻抗200～500Ω

AO2 0～10V，輸出允許阻抗≥10kΩ，分辨率為10位（0.1%）

脈沖輸入輸出

脈沖輸入：0.1Hz～50kHz；電壓范圍：24V±20%

脈沖輸出：0～50kHz；電壓范圍：24V±20%

通訊協議

雙485通訊接口支持Modbus協議（RTU）,

標準操作面板可實現遠程控制盒功能，最遠500米

制動單元

15kW及以下功率段機型標準內置；

18.5kW～75kW功率段內置可選；

90kW及以上功率段需外置

外部接口

DC24V電源，最大輸出電流100 mA

直流電抗器

90kW及以上功率段機型標配外置直流電抗器

安裝方式

壁掛式安裝

防護等級

IP20

電壓

等級

變頻器型號

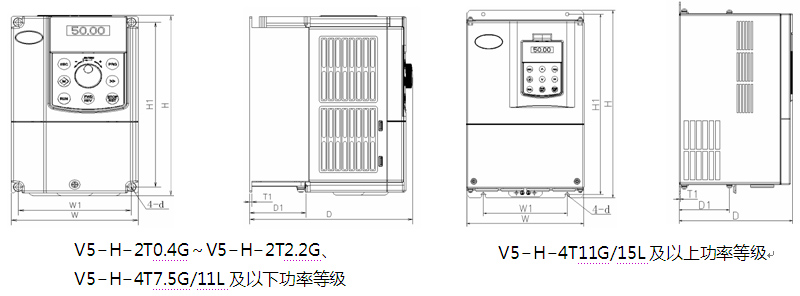

外形和安裝尺寸

大概

重量

（kg）

W

H

D

W1

H1

D1

T1

安裝孔d

200V

V5-H-2T0.4G

118

190

155

105

173

40.8

3

5.5

1.5

V5-H-2T0.75G

175

60.5

4

2.2

V5-H-2T1.5G

155

40.8

3

1.5

V5-H-2T2.2G

175

60.5

4

2.2

400V

V5-H-4T0.75G/1.5L

118

190

155

105

173

40.8

3

5.5

1.5

V5-H-4T1.5G/2.2L

118

190

175

105

173

60.5

4

5.5

2.6

V5-H-4T2.2G/3.7L

V5-H-4T3.7G/5.5L

V5-H-4T5.5G/7.5L

155

249

185

136

232

69

8

5.5

3

V5-H-4T7.5G/11L

V5-H-4T11G/15L

210

337

200

150

324

107.5

2.5

7

8.5

V5-H-4T15G/18.5L

V5-H-4T18.5GA*/22LA*

285

440

220

200

425

107.5

2.5

7

17

V5-H-4T22GA/30LA

V5-H-4T30GA/37LA

V5-H-4T37GA/45LA

315

575

227

220

553

123.5

2.5

10

25

V5-H-4T45GA/55LA

V5-H-4T55GA/75LA

400

615

265

270

590

123.5

3.0

10

35

V5-H-4T75GA/90LA

V5-H-4T90G，V5-H-4T110L

465

745

325

343

715

156

3.0

12

55

V5-H-4T110G，V5-H-4T132L

V5-H-4T132G，V5-H-4T160L

540

890

385

370

855

205.5

4.0

14

85

V5-H-4T160G，V5-H-4T185L

V5-H-4T185G，V5-H-4T200L

V5-H-4T200G，V5-H-4T220L

V5-H-4T220G，V5-H-4T250L

700

1010

385

520

977

210

4.0

14

125

V5-H-4T250G，V5-H-4T280L

V5-H-4T280G，V5-H-4T315L

V5-H-4T315G，V5-H-4T355L

810

1358

425

520

1300

210

4.0

14

215

V5-H-4T355G，V5-H-4T400L

V5-H-4T400G，V5-H-4T450L

810

1358

425

520

1300

210

4.0

14

215
